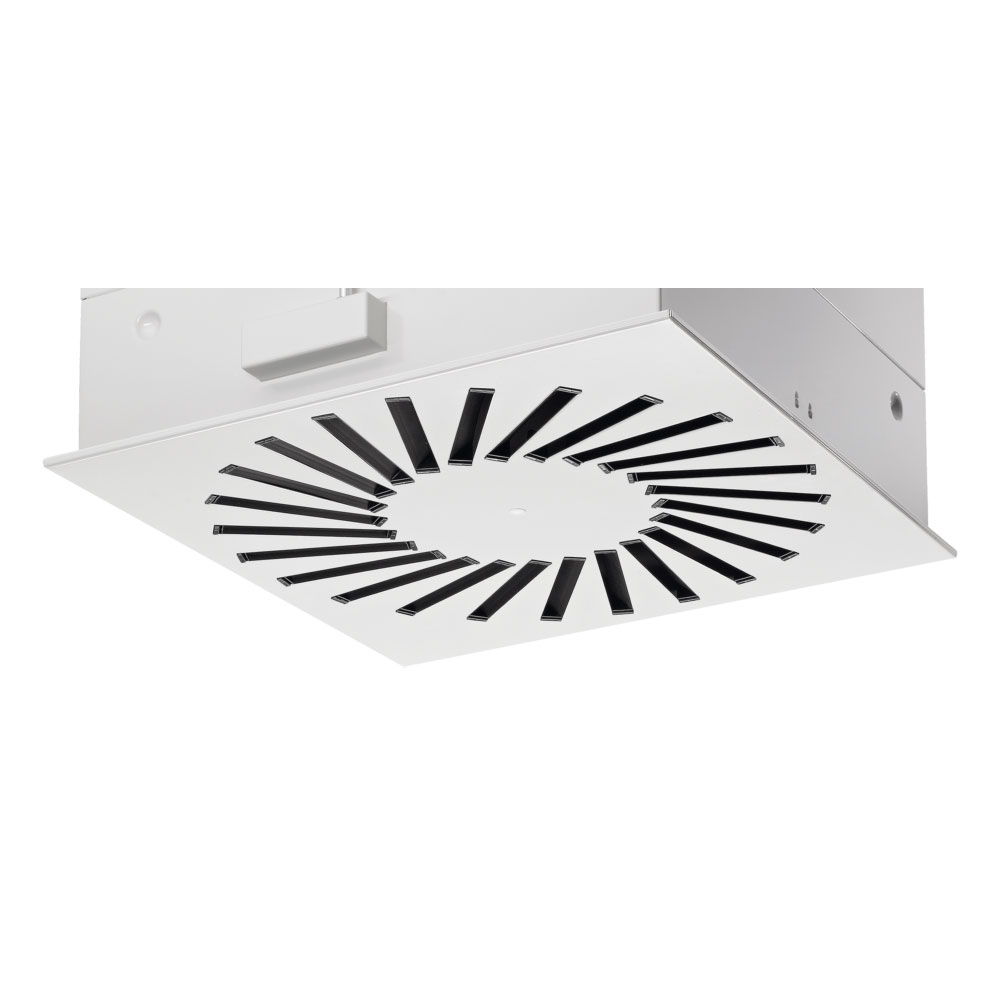

Устройство для подсоединения воздуха к сажевому фильтру типа TFC для потолочной установки в качестве конечной ступени фильтрации и для распределения воздуха.
Установка фильтрующих элементов для отделения взвешенных частиц, таких как аэрозоли, токсичная пыль, вирусы и бактерии, из приточного или вытяжного воздуха.
Корпус с боковым входом или круглым патрубком верхнего входа или с прямоугольным патрубком бокового входа.
В стандартной комплектации установленные на потолке сажевые фильтры с круглыми патрубками оснащены манжетным уплотнением.
Выбор различных конструкций:
-запорная заслонка с низкой утечкой ("воздухонепроницаемая"), регулируемая вручную или с электроприводом;
-ограничитель объемного расхода;
-лопасть заслонки для балансировки объемного расхода;
-утопленный боковой входной патрубок, или подача аэрозоля.
Корпус без тестовой канавки для фильтров с плоским уплотнением, сплошным пенопластовым уплотнением или гелевым уплотнением; корпус с тестовой канавкой в качестве опции для фильтров с плоским уплотнением.
Глубина фильтрации от 78 до 150 мм.
Корпус из листовой стали с порошковым покрытием RAL 9010; как опция - нержавеющая сталь.
Корпус и рассеиватель подходят для установки в потолки из гипсокартона и минерального волокна, а также в подвесные потолочные системы.
Также возможна установка в подвесные плиточные потолки (опционально).
Внешний диффузор в стандартной комплектации, внутренний диффузор в качестве опции для установки заподлицо.
Крепление на штанге с помощью центрального винта и пружины; может быть снят, чтобы можно было проверить фильтр (со стороны выхода).
Фильтрующие элементы прижимаются к месту монтажным подрамником с четырьмя точками крепления.
В стандартной комплектации корпуса оснащены внутренней измерительной трубкой и точками измерения давления для контроля перепада рабочего давления.
В стандартной комплектации точки измерения давления находятся сверху, опционально сбоку; в случае установки подвесного потолка точки измерения находятся сверху.
Для установки мини-плиссированных фильтровальных панелей с плоским уплотнением, сплошным пенопластовым уплотнением или гелевым уплотнением. Проверка на герметичность для каждого корпуса.
Класс утечки L1 по EN 1886; класс утечки D по EN 15727.
